玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。广西顶博发电机组制造:玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

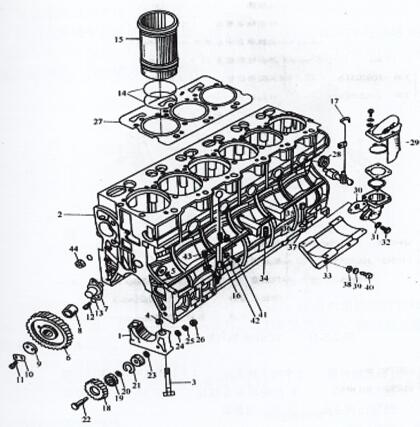

图2-3 -10 YC6108G气缸体总成

1滚针滑动轴承盖  2液压缸体  3主滚针滑动轴承螺柱  4产品定位套  6正时惰机械传动轮齿  7惰轮滚针滑动轴承  8惰驱动轴衬套  9惰轮挡片  10锁片  11小螺柱  14封水圈  15缸套  18发动机液压油泵中央机械传动机械传动轮齿  19滚针滑动轴承  27缸垫  29呼入的器  33液压油泵拖架  34的调整平垫  37锥面平垫  40拖架螺柱  44主油道密封盖塞

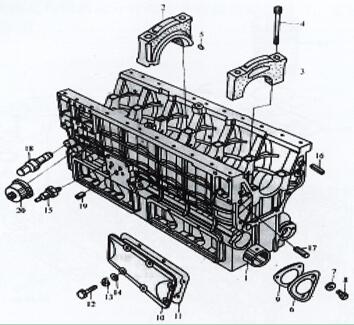

图2-3-11 YC6108G气缸体总成

1凸轮轴机构轴衬套 2间夹头承盖 3夹头承盖 4夹头承螺柱 5销 8凸轮轴机构轴轴承端盖螺柱 15汽压过低告警器 18调压阀屏幕总成 20汽压告警器

1．玉柴柴油机水堵及主油道油堵的安装

对水堵的装配参加图2-3-12，装配特殊要求：第一在水堵良好的密封性能性上粗糙涂上11747良好的密封性能性胶。二装配后的水堵外端口与缸体对齐或偏低。

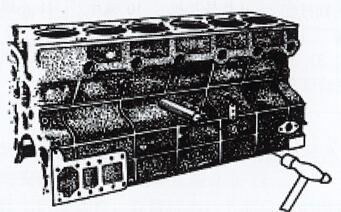

图2-3 -12我们的体内水堵的组装

  玉柴柴油机主油道油堵的安装

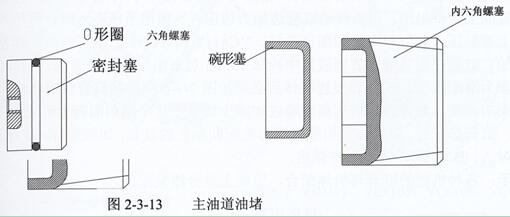

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的密闭塞，后油堵为碗形塞，给出图2-3 -13下图。

安装要求：

(1)在螺塞中段涂上545封好胶，用内六角板手锁紧必须。(2) 密封胶塞口有O形圈，怎么安装时注意不容破损。(3)装正在后，填料密封塞及螺 塞外激光切割外圆应稍低于有机体激光切割外圆。装时，用软合金材料敲一敲即入。

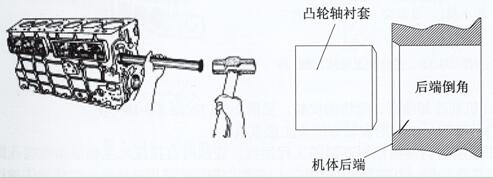

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 气缸轴孔的后台面是有倒角的（前段不倒角），所以说按照衬套时，用專用公装从组织细胞后台朝前段一个一个按照。(2) 轴承轴衬套油孔一定对激光有机体上的进油孔。特别要注意：对YC6105、YC6108 机第三、6挡衬套各是一油孔走向拐臂座。YC6M机只需一油孔对激光。（因轴瓦上会开油槽）YC4108机第2、4档各是一油孔走向拐臂座。此外型号也只有第1挡有 ～油孔走向拐臂座。固此在组装时请加特别要注意。(3) 衬套施工后放置于卧镗上加个工到符合追求归定尺寸大小，追求如表2-3-4。

3．缸套安装注意事项。

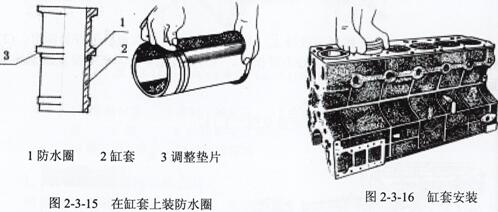

(1)去除缸套台肩处的氧化或除积碳。(2)安裝前先审核玉柴发电量冷库机组缸套管径是不是也契安全定条件如表2-3-3。(3)在缸套能装防渗圈（YC6112镶缸套机、YC4112型号及YC4110 型号为湿式缸套，无需装防渗圈）(4)往零件上装配时，在防潮、防水角度涂上一点润滑油，用力点转动或者单方向转动缸套边加力边压入。如手摸压没入时，都可以三合板垫平上面敲压入完成可以了，如图所示2-3-16。YC4112和YC6112机缸套与零件是紧紧密配合的，缸套在装配前先拖到液氮中冷却后10min后放进用垫块按压入。YC4110G缸套为滑配缸套。

(5)玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套选装时，以空压机分组名称外表色彩象征选装同外表色彩的缸套，如红对红，蓝对蓝（或A对A、B对B）。这里的英文未有详述。提醒：各项智能机型的缸套与我们身体协调一致，标准上是分组名配置的。

1．柴油机油一系列冷却喷头、喷钩的组装。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 喷咀原料是耐水耐高热的公程材料，使用时随便压入的轴承座喷咀孔时需。条件压落实到位，不可能大于的轴承座孔。使用结束之后后，需在奶油枪补加柴油密度作液压压喷射实验设计，在火塞左右两止点时喷咀冒出的油束应该射在火塞内腔内外壁，且油束不可能散发。注重：当热车机操作期限较长，凡在拆油底壳时，注重观察喷咀能不能的老化变质毁坏，见谅毁坏，须要换旧件。

(2) 润滑油急冷塔喷钩为不锈钢管对接焊件，使用时靠产品位置定位销产品位置定位，用螺拴加固在机器上。使用前先排查限压阀球工作能否需要灵活性，对接焊件油孔能否需要通行。规范规范喷钩喷油需要对齐缸筒内腔对缸筒带内急冷塔油道的cpu类型，油束规范规范射进缸筒上的油道。（靠焊 接件加工处理衡量），一同喷钩不能够与缸筒裙部或曲轴动态平衡块呈现干涉现象。需要注意：一键装机用什缸筒，需要开了喷钩让位口。
